1.2436

PRÄZI Flachstahl

PRÄZI Flachstahl m. Bearbeitungsaufmaß 1030 mm

Toleranzen: Dicke +0,20/0 mm, Breite +0,20/0 mm, Länge +5/0 mm

Breite (mm)	Dicke (mm)														Breite (mm)
Breite (mm)	2,2	3,2	4,2	5,2	6,2	8,2	10,4	12,4	15,4	20,4	25,4	30,4	40,4	50,4	Breite (mm)
10,3	14,28	15,47	17,85	20,23	21,42	24,99									10,3
15,3	16,66	17,85	20,23	21,42	22,61	26,18	28,56	34,51							15,3
20,3	17,85	20,23	21,42	22,61	23,80	27,37	33,32	38,08	41,65						20,3
25,3	21,42	22,61	23,80	24,99	26,18	29,75	38,08	41,65	46,41	60,69					25,3
30,3	22,61	23,80	26,18	28,56	29,75	34,51	42,84	47,60	53,55	66,64	70,21				30,3
40,3	23,80	26,18	28,56	33,32	38,08	40,46	48,79	53,55	63,07	77,35	83,30	98,77			40,3
50,3	26,18	28,56	33,32	38,08	42,84	48,79	53,55	61,88	72,59	85,68	95,20	114,24	143,99		50,3
60,3	28,56	33,32	38,08	42,84	48,79	53,55	61,88	69,02	79,73	94,01	113,05	130,90	161,84	208,25	60,3
80,3	34,51	38,08	42,84	48,79	53,55	63,07	67,83	78,54	98,77	117,81	140,42	166,60	196,35	258,23	80,3
100,3	41,65	42,84	48,79	54,74	63,07	69,02	78,54	94,01	120,19	145,18	168,98	203,49	232,05	312,97	100,3
125,3	47,60	48,79	54,74	63,07	67,83	78,54	98,77	108,29	153,51	171,36	204,68	239,19	272,51	376,04	125,3
150,3	53,55	57,12	61,88	73,78	79,73	90,44	113,05	122,57	180,88	203,49	234,43	285,60	324,87	431,97	150,3
200,3	77,35	83,30	88,06	94,01	102,34	120,19	142,80	179,69	239,19	264,18	316,54	377,23	410,55	541,45	200,3
250,3	86,87	91,63	96,39	111,86	121,38	141,61	167,79	234,43	286,79	321,30	376,04	445,06	489,09	622,37	250,3
300,3	94,01	105,91	113,05	132,09	145,18	164,22	195,16	274,89	337,96	376,04	453,39	522,41	552,16	709,24	300,3

Preise in €/St.

Toleranzen: Dicke +0,25/0 mm, Breite +0,40/0 mm, Länge +20/-20 mm

Breite (mm)	Dicke (mm)																Breite (mm)
Breite (mm)	2,4	3,4	4,4	5,4	6,4	8,4	10,4	12,4	15,4	16,4	20,4	25,4	30,4	32,4	40,4	50,4	Breite (mm)
10,4	23,80	28,56	29,75	33,32	34,51	35,70											10,4
15,4	24,99	30,94	33,32	34,51	35,70	38,08	40,46	46,41									15,4
20,4	26,18	33,32	34,51	35,70	38,08	40,46	42,84	47,60	53,55								20,4
25,4	27,37	34,51	35,70	38,08	40,46	42,84	46,41	51,17	61,88	66,64	73,78						25,4
30,4	28,56	35,70	38,08	40,46	42,84	46,41	49,98	61,88	73,78	77,35	89,25	113,05					30,4
32,4	29,75	36,89	41,65	44,03	46,41	49,98	55,93	66,64	79,73	80,92	98,77	121,38					32,4
40,4	30,94	40,46	42,84	46,41	51,17	54,74	61,88	67,83	89,25	95,20	96,39	132,09	143,99				40,4
50,4	38,08	46,41	48,79	51,17	54,74	63,07	69,02	77,35	95,20	105,91	122,57	142,80	157,08	191,59	205,87		50,4
60,4	44,03	51,17	53,55	57,12	63,07	67,83	77,35	88,06	109,48	119,00	134,47	155,89	177,31	196,35	220,15	271,32	60,4
63,4	48,79	53,55	57,12	64,26	67,83	82,11	89,25	102,34	120,19	124,95	146,37	174,93	205,87	222,53	249,90	291,55	63,4
80,4	61,88	65,45	70,21	78,54	88,06	95,20	103,53	117,81	138,04	151,13	174,93	191,59	224,91	248,71	278,46	318,92	80,4
100,4	73,78	85,68	89,25	94,01	105,91	115,43	127,33	151,13	170,17	178,50	195,16	234,43	273,70	310,59	348,67	422,45	100,4
125,4	80,92	95,20	98,77	101,15	122,57	133,28	167,79	183,26	220,15	236,81	251,09	292,74	355,81	408,17	459,34	548,59	125,4
150,4	89,25	98,77	104,72	122,57	135,66	157,08	193,97	209,44	236,81	279,65	303,45	345,10	395,08	423,64	506,94	604,52	150,4
160,4	98,77	108,29	111,86	130,90	146,37	168,98	222,53	251,09	266,56	305,83	329,63	396,27	458,15	484,33	585,48	644,98	160,4
175,4	111,86	117,81	121,38	135,66	154,70	188,02	243,95	278,46	295,12	347,48	367,71	416,50	512,89	590,24	624,75	708,05	175,4
200,4	128,52	130,90	135,66	153,51	168,98	208,25	258,23	287,98	334,39	389,13	429,59	497,42	572,39	611,66	677,11	798,49	200,4
250,4	142,80	157,08	159,46	191,59	208,25	247,52	311,78	380,80	471,24	489,09	506,94	579,53	662,83	735,42	809,20	918,68	250,4
300,4	160,65	178,50	188,02	230,86	253,47	287,98	380,80	420,07	527,17	579,53	589,05	687,82	780,64	819,91	874,65	1110,27	300,4
315,4	168,98	186,83	199,92	243,95	266,56	305,83	409,36	458,15	575,96	604,52	624,75	721,14	833,00	903,21	1055,53	1179,29	315,4

Preise in €/St.

PRÄZI Vierkant

PRÄZI Vierkantstahl nach DIN 59350 500 mm

PRÄZI Vierkant m. Bearbeitungsaufmaß 1030 mm

Toleranzen: Dicke +0,20/0 mm, Breite +0,20/0 mm, Länge +5/0 mm

Länge (mm)	Dicke (mm)									Länge (mm)
Länge (mm)	8,2	10,4	12,4	15,4	20,4	25,4	30,4	40,4	50,4	Länge (mm)
500	23,80	26,18	33,32	38,08	51,17	70,21	101,15	135,66	167,79	500

Preise in €/St.

Toleranzen: Dicke +0,25/0 mm, Breite +0,25/0 mm, Länge +20/-20 mm

Länge (mm)	Dicke (mm)											Länge (mm)
Länge (mm)	8,4	10,4	12,4	15,4	16,4	20,4	25,4	30,4	32,4	40,4	50,4	Länge (mm)
1030	35,70	42,84	48,79	57,12	60,69	64,26	102,34	127,33	147,56	168,98	242,76	1030

Preise in €/St.

Kaltarbeitsstahl Werkstoff Nr. 1.2436, X210CrW12

Serienlänge: 500/1.030 mm
Serienbreite: 10,3-300,3 mm
Seriendicke: 2,2-50,4 mm

Für höchste Ansprüche an Härte und Verschleißfestigkeit

Verwendungsmöglichkeiten

Herstellung von Schnitt-, und Prägewerkzeugen, Räumnadeln, Stempeln, Presswerkzeugen, Biegewerkzeugen, Abkantschienen und Messern.

Lieferung

In 500 und 1030 mm Länge, in Plattenform mit rechteckigem Querschnitt und Vierkantabmessungen, weich geglüht, max. 255 HB (max. 860 N/mm2).

Richtanalyse

C	Cr	W
2,1	12,0	0,7	in %

Wärmebehandlung

Spannungsarmglühen	650 - 700 °C
Weichglühen	800 - 840 °C
Härten	960 - 980 °C
Abschrecken	Öl, Luft, Warmbad oder Gasüberdruck
Anlassen	170 - 190 °C

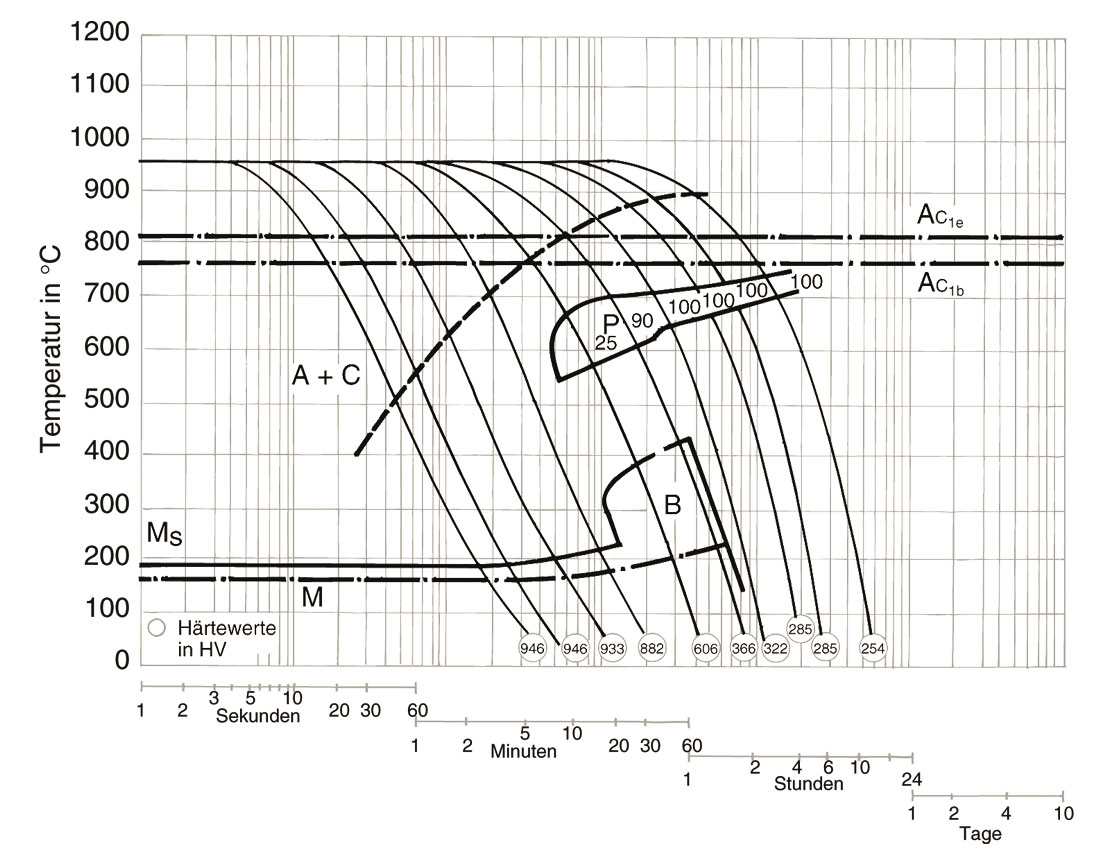

Kontinuierliches Zeit-Temperatur-Umwandlungsschaubild

1.2436 ( X210CrW12 ) Werkzeugstahl | PRÄZI-Flachstahl Kontinuierliches Zeit-Temperatur-Umwandlungsschaubild

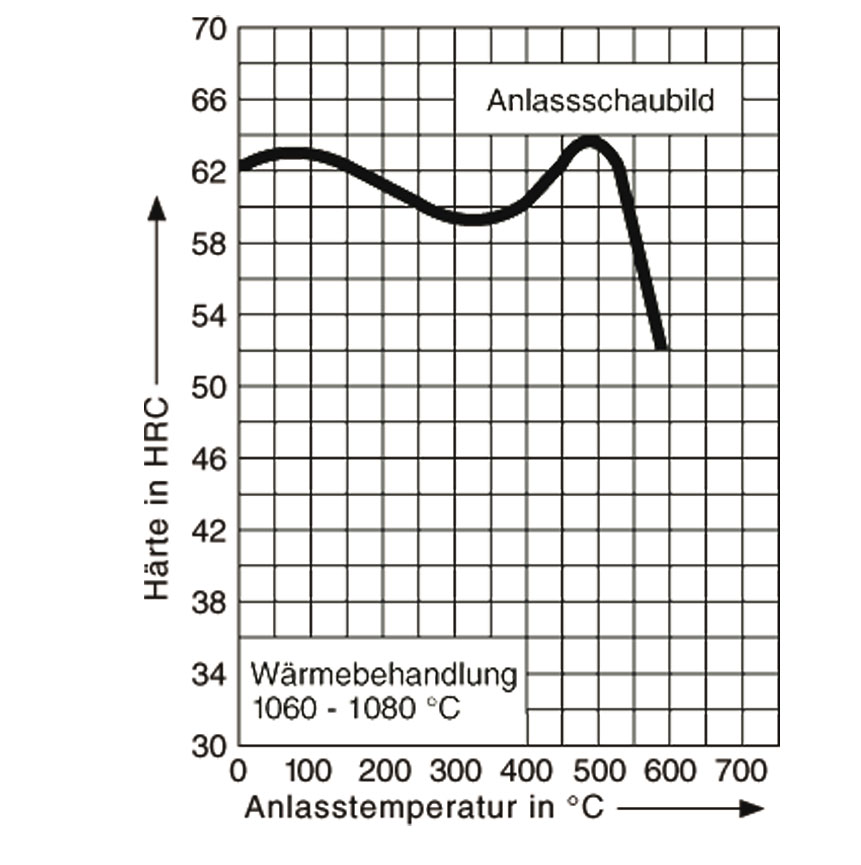

Anlassschaubild

1.2436 ( X210CrW12 ) Werkzeugstahl | PRÄZI-Flachstahl Anlassschaubild
